一、 特點：
高低兩檔不同的透射照明，適應不同工件的測量要求。
特殊工藝加工的非球面聚光鏡照明系統，讓投影屏視場明亮勻稱，減少測量誤差，精度更有保證。
軸流風機雙向散熱，超強散熱功效，國產同類投影儀無可比擬的散熱優勢。
體積小，重量輕，占地省。
量身訂做長壽命燈泡，滿足連續長時間使用投影儀需求。
可選附件齊全，各種零件測量更方便、快捷。
投影屏影像為正像。
JT12A-A型帶有RS232端口，JT12A-B型投影儀帶有多功能數顯表及微型打印機。
反射照明系統調節方便、穩定可靠、操作舒適。
工作臺底座關開門設計，維護更顯方便。
二、 用途：

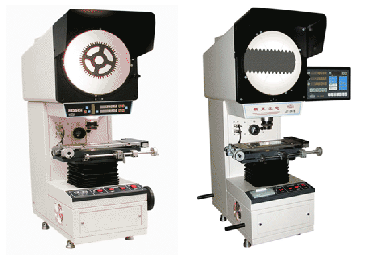

投影儀用于對形狀復雜的沖壓件、齒輪、凸輪、螺紋及樣板進行輪廓比較測量，使用方便，效率高，是一種常用的計量光學儀器。廣泛用于包括航空、航天業在內在的各大機械制造業、鐘表業、電子行業、儀器儀表業、科研院所及各級計量部門檢測站、計量所等。
三、 規格參數：
投影屏使用范圍：φ300
投影屏旋轉范圍：0°~360°
旋轉角度顯示當量：1′
旋轉角度準確度：6′
工作臺尺寸：340㎜×152㎜
X向：150mm
Y向：50mm
Z向（調焦）：80 mm
X、Y坐標準確度：（4+40L）μm，式中L為測量長度，單位：m
物鏡：
物鏡放大倍數 物方視場 物鏡工作距離
10× φ30 75
20× φ15 69
50× φ6 26
100× φ3 26
四、選購件：
20×物鏡（帶20×半透半反鏡）
50×物鏡（帶50×半透半反鏡）
100×物鏡（通用50×半透半反鏡）
放大鏡、大標尺、小標尺
1、影像邊緣檢測器 2、頂針架 3、V型架 4、定位壓板組 5、圓工作臺
五、 JT12A-A：CD202二維測量軟件功能
1、 多點采集確定直線和圓 7、具有誤差修正功能
2、 各幾何元素預置設定 8、RS232輸出功能
3、 以組合方式確定各幾何元素 9、打印頁面輸出功能
4、 具有坐標旋轉，坐標平移功能。 10、停電記憶功能
5、 Z軸可設定為傳感器長度值或編碼器角度值。11、各幾何元素可存儲，調用
6、 極坐標/直角坐標轉換功能
六、 JT12A-B：多功能數顯表功能
一、 采集功能：采集元素類型、點、線、圓和圓規散 四、形位公差處理功能：
二、 構建功能：采集的點構造直線、圓和圓弧 （1）圓的圓度和圓弧圓度
三、 組合計算功能： （2）直線度測量
（a）“點”與“點”組合計算兩點距及中點坐標 （3）同軸度測量
（b）“點與線”組合計算點線距 （4）對稱度測量
（c）“線與線求交”組合計算交點坐標及夾角 （5）位置度測量
（d）“線與線求中”組合，給出兩直線中的中線信息（6）螺紋測量
（e）“圓與圓”組合給出（相切、相交、相離） （7）坐標平移旋轉
（f）“圓與直線”組合給出（相切、相交、相離） （8）信息編輯
