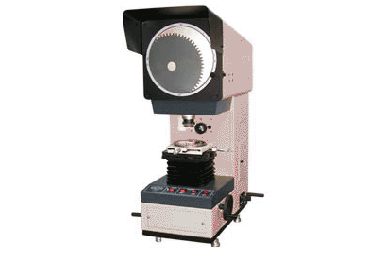

JT12Bφ300輪廓投影儀
本儀器能高效地檢測各種形狀復雜工件的輪廓和表面形狀。例如:樣板、沖壓件、凸輪、螺紋、齒輪、成形銼刀、絲攻等各種刀具、工具和零件,該儀器廣泛地應用于機械制造業,儀器儀表和鐘表行業有關廠礦的計量室和車間。
產品介紹

一、 用途

本儀器能高效地檢測各種形狀復雜工件的輪廓和表面形狀。例如:樣板、沖壓件、凸輪、螺紋、齒輪、成形銼刀、絲攻等各種刀具、工具和零件,該儀器廣泛地應用于機械制造業,儀器儀表和鐘表行業有關廠礦的計量室和車間。


二、 儀器的規格參數:

1、 投影屏:

投影屏尺寸( mm )φ 300

投影屏旋轉范圍 0 °~ 360°

2、物鏡:

放大倍率

 10 ×

 20 ×(選購)

 50 ×(選購)

 100 ×(選購)

物方線視場

 φ 30mm

 φ 15mm

 φ 6mm

 φ 3mm

物方工作距離

 75.2mm

 69.6mm

 27.0mm

 26.2mm

放大倍率誤差: 0.08%

3、 工作臺

X 坐標行程 0 ~ 50mm 分劃值 0.01mm

Y 坐標行程 0 ~ 50mm 分劃值 0.01mm

Z 坐標行程 0 ~ 60mm (調焦行程)

圓工作臺旋轉范圍: 0 °~ 360 °

圓工作臺旋轉分劃值: 1 °

游標分劃值: 2 ′

X 、 Y 坐標示值準確度( 4+40L )μ m

其中 L 為測量長度,單位: m

旋轉角度準確度: 6 ′

3、 照明光源:

4、 透射照明 12v 100w 鹵鎢燈

反射照明 24v 150w 鹵鎢燈

5、 外形尺寸:長×寬×高

480 × 780 × 1150mm

6、 儀器重量: 110kg
